A40 077

Punta codolo cilindrico in metallo duro 30xD rivestita Supra con fori di refrigerazione

Punta codolo cilindrico in metallo duro integrale, affilatura su 4 piani, rettificata, rivestita SUPRA, angolo affilatura 135�, codolo a norma DIN 6535 forma HA, con fori di refrigerazione. Per eseguire forature 30xD, su materiali a truciolo corto e lungo. Per lavorazioni di acciai legati e non, ghise e acciai inox.
Per questo tipo di punta ad alte prestazioni per fori oltre 5 volte il diametro si consiglia di: eseguire un foro di centraggio con punta avente un angolo di spoglia maggiore con profondit� 1 volta il diametro per acciai, 2 volte il diametro per ghise.

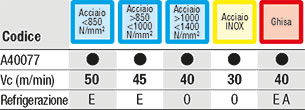

Codice	€	� h7 mm	� codolo h6 mm	Lunghezza totale mm	Lunghezza taglienti mm	fn (+ pitto acciaio 1000/1400)
A40077 0200	231,00	2	4	105	65,5	0,05
A40077 0220	231,00	2,2	4	115	75,5	0,05
A40077 0230	231,00	2,3	4	115	75,5	0,05
A40077 0240	231,00	2,4	4	130	85,5	0,05
A40077 0250	231,00	2,5	4	130	85,5	0,05
A40077 0270	231,00	2,7	4	140	95,5	0,05
A40077 0280	231,00	2,8	4	140	95,5	0,05
A40077 0290	231,00	2,9	4	140	95,5	0,05
A40077 0300	424,75	3	6	150	105,5	0,05
A40077 0320	424,75	3,2	6	150	105,5	0,1
A40077 0330	439,95	3,3	6	160	115,5	0,1
A40077 0350	439,95	3,5	6	160	115,5	0,1
A40077 0380	439,95	3,8	6	175	125,5	0,1
A40077 0400	439,95	4	6	185	135,5	0,1
A40077 0420	439,95	4,2	6	185	135,5	0,1
A40077 0450	439,95	4,5	6	195	145,5	0,1
A40077 0460	439,95	4,6	6	205	155,5	0,1
A40077 0480	456,25	4,8	6	210	165,5	0,1
A40077 0500	456,25	5	6	210	165,5	0,1
A40077 0550	472,50	5,5	6	240	180,5	0,1
A40077 0580	472,50	5,8	6	240	190,5	0,1
A40077 0600	472,50	6	6	240	190,5	0,1
A40077 0650	518,70	6,5	8	260	222	0,1
A40077 0680	518,70	6,8	8	260	222	0,1
A40077 0700	543,40	7	8	270	232	0,1
A40077 0750	543,40	7,5	8	290	252	0,1
A40077 0780	587,50	7,8	8	300	262	0,1
A40077 0800	587,50	8	8	305	267	0,1
A40077 0850	718,75	8,5	10	320	278	0,1
A40077 0880	718,75	8,8	10	340	298	0,1
A40077 0900	718,75	9	10	340	298	0,1
A40077 0950	718,75	9,5	10	360	316	0,18
A40077 0980	718,75	9,8	10	380	338	0,18
A40077 1000	718,75	10	10	380	338	0,18
