A12 824 |

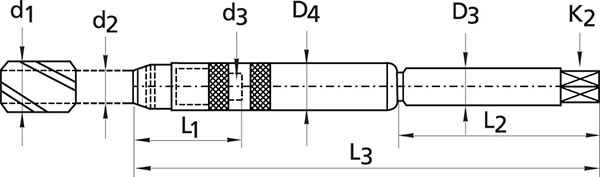

Codice | € | Grandezza | L2 mm | L3 mm | d1 (DIN 371) | d1 (DIN 374/376) | d2 mm | L1 mm | d3 mm | D3 mm | D4 mm | K2 mm |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A12824 0113 | 219,65 | 1 | 60 | 130 | M3-M2,6 | M4 | 2,8 | 22 | 2,1 | 6 | 6,1 | 4,9 | |
A12824 0123 | 241,40 | 1 | 70 | 230 | M3-M2,6 | M4 | 2,8 | 22 | 2,1 | 6 | 6,1 | 4,9 | |
A12824 0213 | 219,65 | 2 | 60 | 130 | M3 | M4,5-M5 | 3,5 | 23 | 2,7 | 6 | 7,5 | 4,9 | |
A12824 0223 | 241,40 | 2 | 70 | 230 | M3 | M4,5-M5 | 3,5 | 23 | 2,7 | 6 | 7,5 | 4,9 | |
A12824 0313 | 219,65 | 3 | 60 | 130 | M4 | M6 | 4,5 | 23 | 3,4 | 6 | 8,4 | 4,9 | |
A12824 0323 | 241,40 | 3 | 70 | 230 | M4 | M6 | 4,5 | 23 | 3,4 | 6 | 8,4 | 4,9 | |
A12824 0413 | 219,65 | 4 | 60 | 130 | M4,5-M6 | M8 | 6 | 26 | 4,9 | 7 | 12,1 | 5,5 | |
A12824 0423 | 241,40 | 4 | 70 | 230 | M4,5-M6 | M8 | 6 | 26 | 4,9 | 7 | 12,1 | 5,5 | |
A12824 0513 | 228,40 | 5 | 60 | 130 | M7 | M9-M10 | 7 | 26 | 5,5 | 7 | 12,1 | 5,5 | |
A12824 0523 | 247,95 | 5 | 70 | 230 | M7 | M9-M10 | 7 | 26 | 5,5 | 7 | 12,1 | 5,5 | |
A12824 0613 | 228,40 | 6 | 60 | 130 | M8 | M11 | 8 | 30 | 6,2 | 8 | 13 | 6,2 | |
A12824 0623 | 247,95 | 6 | 80 | 230 | M8 | M11 | 8 | 30 | 6,2 | 8 | 13 | 6,2 | |
A12824 0713 | 228,40 | 7 | 60 | 130 | M9 | M12 | 9 | 31 | 7 | 9 | 15 | 7 | |
A12824 0723 | 247,95 | 7 | 80 | 230 | M9 | M12 | 9 | 31 | 7 | 9 | 15 | 7 | |
A12824 0813 | 228,40 | 8 | 60 | 130 | M10 | - | 10 | 33 | 8 | 10 | 15 | 8 | |
A12824 0823 | 247,95 | 8 | 80 | 230 | M10 | - | 10 | 33 | 8 | 10 | 15 | 8 | |
A12824 0913 | 241,40 | 9 | 90 | 130 | - | M14 | 11 | 36 | 9 | 11 | 18 | 9 | |
A12824 0923 | 263,20 | 9 | 90 | 230 | - | M14 | 11 | 36 | 9 | 11 | 18 | 9 | |
A12824 1013 | 241,40 | 10 | 90 | 130 | - | M16 | 12 | 36 | 9 | 12 | 18 | 9 | |
A12824 1023 | 263,20 | 10 | 90 | 230 | - | M16 | 12 | 36 | 9 | 12 | 18 | 9 | |
A12824 1120 | 400,20 | 11 | 90 | 200 | - | M18 | 14 | 40 | 11 | 14 | 22 | 11 | |
A12824 1133 | 441,50 | 11 | 90 | 330 | - | M18 | 14 | 40 | 11 | 14 | 22 | 11 | |
A12824 1220 | 400,20 | 12 | 90 | 200 | - | M20 | 16 | 41 | 12 | 16 | 22 | 12 | |
A12824 1233 | 441,50 | 12 | 90 | 330 | - | M20 | 16 | 41 | 12 | 16 | 22 | 12 | |
A12824 1320 | 435,00 | 13 | 100 | 200 | - | M22-M24 | 18 | 43 | 14,5 | 18 | 26 | 14,5 | |
A12824 1333 | 478,50 | 13 | 100 | 330 | - | M22-M24 | 18 | 43 | 14,5 | 18 | 26 | 14,5 |
I prezzi indicati non sono più validi.
> Consulta il catalogo
