F50 510

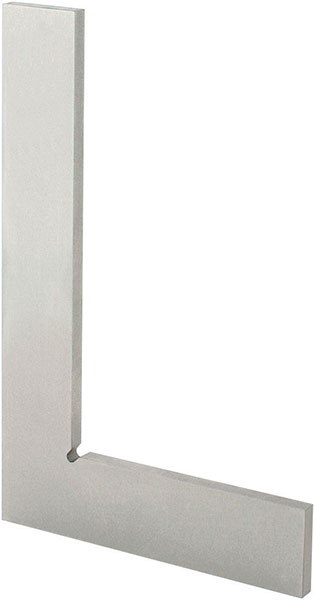

Squadra semplice forma A

Squadra semplice, precisione secondo norma DIN 875/II, forma A in acciaio speciale. Superfici di controllo e lati piani rettificati. Adatta per il controllo di ortogonalit� e planarit� nell'industria meccanica.

Codice	€	Dimensioni mm	Sezione mm	Tolleranza squadra mm
F50510 0075	12,65	75x50	15x5	0,028
F50510 0100	14,00	100x70	20x5	0,03
F50510 0150	17,10	150x100	25x5	0,035
F50510 0200	22,10	200x130	30x6	0,04
F50510 0250	28,30	250x165	35x7	0,045
F50510 0300	38,20	300x175	35x7	0,05
F50510 0400	60,50	400x200	35x7	0,06
F50510 0500	84,15	500x250	40x8	0,07
F50510 0750	133,85	750x375	45x10	0,095
F50510 1000	206,50	1000x500	50x10	0,12

= Spedizione da magazzino CDU

= Spedizione da magazzino esterno
