C35 298

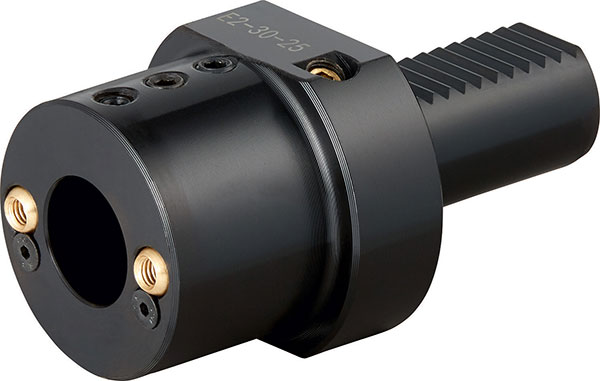

Portautensile VDI forma E2 per barre di alesatura

Portautensile VDI forma E2 versione per barre di alesatura, albero e superficie di contatto temprati e rettificati, adduzione refrigerante esterna.
Applicazione: per barre di alesatura.

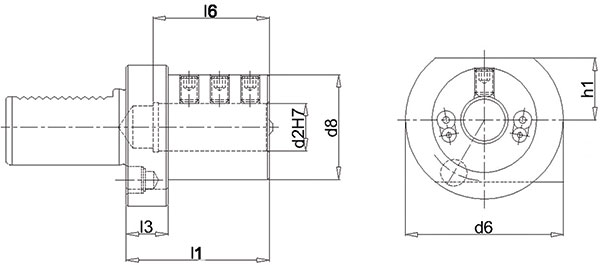

Codice	€	VDI	d2 H7 mm	h1 mm	d6 mm	d8 mm	l1 mm	l3 mm	l6 mm
C35298 0001	94,60	30	6	28	68	55	60	22	43
C35298 0004	89,65	30	8	28	68	55	60	22	43
C35298 0007	89,65	30	10	28	68	55	60	22	43
C35298 0010	89,45	30	12	28	68	55	60	22	43
C35298 0013	89,65	30	16	28	68	55	60	22	55
C35298 0016	85,80	30	20	28	68	55	60	22	54
C35298 0019	85,80	30	25	28	68	55	60	22	54
C35298 0022	90,10	30	32	28	68	67	75	22	61
C35298 0025	112,20	30	40	28	68	67	75	22	66
C35298 0028	105,15	40	6	32,5	83	55	75	22	43
C35298 0031	100,10	40	8	32,5	83	55	75	22	43
C35298 0034	100,10	40	10	32,5	83	55	75	22	43
C35298 0037	100,10	40	12	32,5	83	55	75	22	58
C35298 0040	96,05	40	16	32,5	83	55	75	22	61
C35298 0043	95,60	40	20	32,5	83	55	75	22	61
C35298 0046	100,10	40	25	32,5	83	55	75	22	61
C35298 0049	100,10	40	32	32,5	83	82	75	22	61
C35298 0052	101,20	40	40	32,5	83	82	90	22	76
C35298 0055	105,15	40	50	35	98	98	100	22	86
C35298 0058	114,95	50	12	35	98	68	90	30	71
C35298 0061	114,95	50	16	35	98	68	90	30	76
C35298 0064	114,95	50	20	35	98	68	90	30	76
C35298 0067	114,95	50	25	35	98	68	90	30	76
C35298 0070	114,40	50	32	35	98	69	90	30	76
C35298 0073	114,40	50	40	35	98	98	90	30	76
C35298 0076	115,50	50	50	35	98	98	100	30	86

= Spedizione da magazzino CDU

= Spedizione da magazzino esterno
