Morsa di precisione per centri di lavoro ganasce a cambio rapido
C55 507
Morsa di precisione per centri di lavoro ganasce a cambio rapido
Morsa di precisione per centri di lavoro con ganascia guidata, piastre ganasce a cambio rapido, costruzione in acciaio cementato e temprato rettificato HRC 60±2, massima precisione entro 0,02 mm. Lalta precisione garantisce intercambiabilitą ed allineamento dei componenti oltre a notevole ripetibilitą di posizionamento. Caratteristica principale di questa morsa č la sostituzione rapida delle piastre ganasce ad effetto discendente che avviene manualmente anche in macchina e permette un diverso utilizzo della morsa in tempi rapidi. Garanzia di 5 anni contro difetti di materiale. Fornitura: 1 arresto laterale, 1 coppia tasselli di posizionamento, 1 chiave a pipa, 1 chiave a T, 2 tappi.
Specificare al momento dell'ordine la dimensione della cava.
Specificare al momento dell'ordine la dimensione della cava.
Richiedi informazioni su C55 507

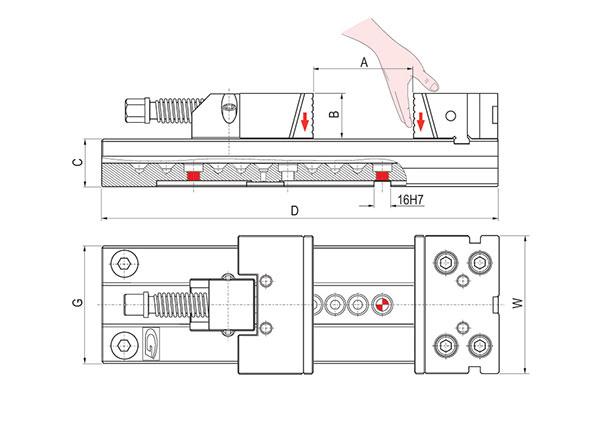

| Codice | ¬ | W larghezza ganasce mm | A mm | B mm | C mm | D mm | G mm | Peso Kg |
|
|---|---|---|---|---|---|---|---|---|---|
| C55507 0005 | -,-- | 96 | 100 | 28 | 35 | 270 | 75 | 6,8 | |
| C55507 0010 | -,-- | 121 | 150 | 38 | 40 | 345 | 95 | 12,9 | |
| C55507 0015 | -,-- | 146 | 200 | 48 | 50 | 420 | 125 | 25,5 | |
| C55507 0020 | -,-- | 146 | 300 | 48 | 50 | 520 | 125 | 29 | |
| C55507 0025 | -,-- | 171 | 200 | 58 | 58 | 455 | 145 | 37 | |
| C55507 0030 | -,-- | 171 | 300 | 58 | 58 | 555 | 145 | 42 | |
| C55507 0035 | -,-- | 171 | 400 | 58 | 58 | 655 | 145 | 47 | |
| C55507 0040 | -,-- | 171 | 500 | 58 | 58 | 755 | 145 | 52 | |
| C55507 0045 | -,-- | 196 | 200 | 63 | 70 | 495 | 170 | 64 | |
| C55507 0050 | -,-- | 196 | 300 | 63 | 70 | 595 | 170 | 69 | |
| C55507 0055 | -,-- | 196 | 400 | 63 | 70 | 695 | 170 | 74 | |
| C55507 0060 | -,-- | 196 | 500 | 63 | 70 | 795 | 170 | 79 | |
| C55507 0065 | -,-- | 196 | 600 | 63 | 70 | 895 | 170 | 84 |
