P10 470

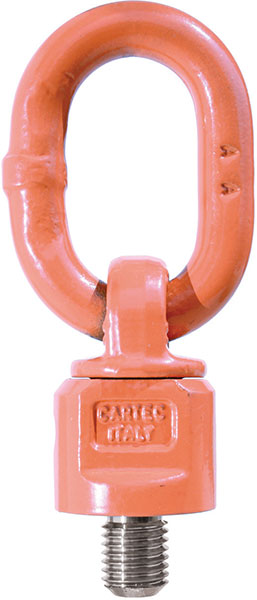

Golfari girevoli con anello

Golfare girevole destinato al sollevamento di carichi da assemblare al carico stesso mediante idoneo foro filettato generalmente utilizzato per girare o ribaltare carichi pesanti.
- Coefficiente di sicurezza 4 in tutte le direzioni di carico
- Progettato, testato e certificato secondo norme tecniche GS-OA 15-04 ? EN 1677
- Idoneo al sollevamento in sicurezza secondo direttiva macchine 2006/42/EC
- Testato 100 % magnaflux
- Testato a 20.000 cicli di fatica
- Filettatura e lunghezza gambo fuori standard su richiesta
- Orientabile a 360� con anello ribaltabile a 180� autoallineante
- Assemblato con sfere per facilitare l?orientamento del carico
- Sul tiro assiale � consentito uno scostamento di +/-5� con una riduzione della portata del 10 %

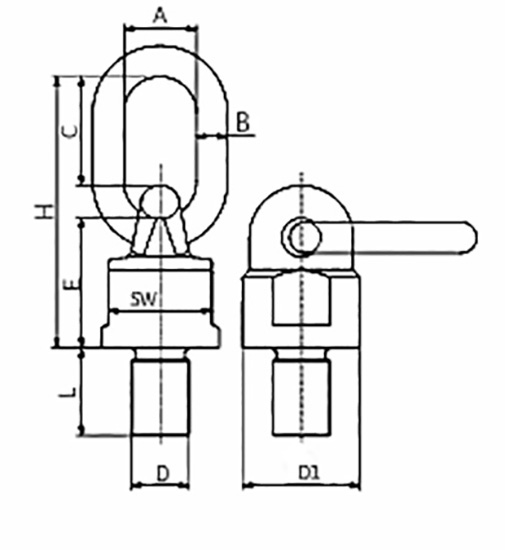

Codice	€	D x lunghezza Filetto (MxL) mm	WLL Kg	A mm	B mm	C mm	E mm	H mm	SW mm	� D1 mm	Peso Kg
P10470 0015	-,--	10x18	500	30	13	46	50	105	30	38	0,48
P10470 0020	-,--	12x18	700	30	13	46	50	105	30	38	0,5
P10470 0025	-,--	14x20	1000	30	13	46	50	105	30	38	0,53
P10470 0030	-,--	16x20	1400	30	13	46	50	105	30	38	0,53
P10470 0035	-,--	20x30	1700	30	13	46	50	105	30	38	0,53
P10470 0040	-,--	24x30	1700	30	13	46	50	105	30	38	0,53
P10470 0045	-,--	20x30	2500	34	16	57	61	131	40	50	1,05
P10470 0050	-,--	24x30	4000	40	18	70	68	153	48	58	1,63
P10470 0055	-,--	30x35	4000	40	18	70	68	153	48	58	1,63
P10470 0060	-,--	30x35	6700	45	22	65	71	156	70	80	2,85
P10470 0065	-,--	30x45	8000	50	23	91	86	200	80	90	4,4
P10470 0070	-,--	36x54	10000	50	23	91	86	200	80	90	4,62
P10470 0075	-,--	42x63	12500	50	23	91	86	200	80	90	5,2
P10470 0080	-,--	45x60	12500	50	23	91	86	200	80	90	5,2
P10470 0085	-,--	48x72	12500	50	23	91	86	200	80	90	5,2
P10470 0090	-,--	45x60	16000	70	32	120	112	262	100	120	10,9
P10470 0095	-,--	48x60	17000	70	32	120	112	262	100	120	10,9
P10470 0100	-,--	56x78	18000	70	32	120	112	262	100	120	10,9
P10470 0105	-,--	64x96	20000	70	32	120	112	262	100	120	10,9
P10470 0110	-,--	64x96	28000	90	45	124	165	333	140	170	29
P10470 0115	-,--	72x108	31500	90	45	124	165	333	140	170	29
P10470 0120	-,--	80x120	35000	90	45	124	165	333	140	170	29
P10470 0125	-,--	90x135	40000	90	45	124	165	333	140	170	29
