P10 450

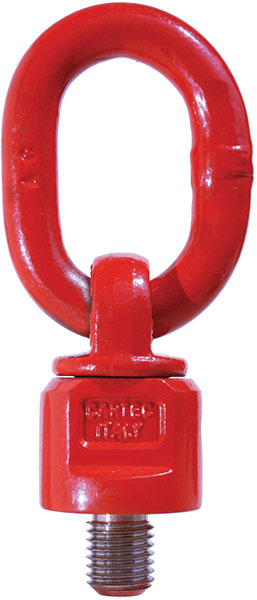

Golfari girevoli con anello

Golfare girevole con anello, orientabile sotto carico, destinato al sollevamento di carichi da assemblare al carico stesso mediante idoneo foro filettato generalmente utilizzato per girare o ribaltare carichi pesanti.
- Coefficiente di sicurezza 4 in tutte le direzioni di carico
- Progettato, testato e certificato secondo norme tecniche GS-OA 15-04 ? EN 1677
- Idoneo al sollevamento in sicurezza secondo direttiva macchine 2006/42/EC
- Testato 100 % magnaflux
- Testato a 20.000 cicli di fatica
- Filettatura e lunghezza gambo fuori standard su richiesta
- Orientabile a 360� con anello ribaltabile a 180� autoallineante
- Assemblato con sfere per facilitare l?orientamento del carico
- Sul tiro assiale � consentito uno scostamento di +/-5� con una riduzione della portata del 10 %

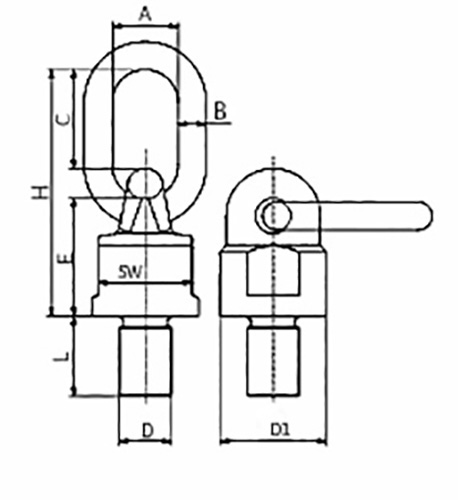

Codice	€	D x lunghezza Filetto (MxL) mm	WLL Kg	A mm	B mm	C mm	E mm	H mm	SW mm	D1 mm	Peso Kg
P10450 0015	-,--	10x18	300	30	13	46	50	105	30	38	0,48
P10450 0020	-,--	12x18	500	30	13	46	50	105	30	38	0,5
P10450 0025	-,--	12x25	500	30	13	46	50	105	30	38	0,5
P10450 0030	-,--	16x20	1120	30	13	46	50	105	30	38	0,5
P10450 0035	-,--	16x30	1120	30	13	46	50	105	30	38	0,53
P10450 0040	-,--	20x30	1120	30	13	46	50	105	30	38	0,53
P10450 0045	-,--	20x30	2000	34	16	57	61	131	40	50	1,05
P10450 0050	-,--	24x30	3150	40	18	70	68	153	48	58	1,63
P10450 0055	-,--	30x35	5300	45	22	65	80	165	65	75	2,23
P10450 0060	-,--	30x45	5300	45	22	65	80	165	65	75	2,23
P10450 0065	-,--	30x35	8000	50	23	95	95	205	75	85	5,3
P10450 0075	-,--	36x54	8000	50	23	95	95	205	75	85	5,5
P10450 0080	-,--	42x63	10000	50	23	95	95	205	75	85	10
P10450 0085	-,--	48x60	15000	70	32	120	130	280	95	120	10
P10450 0090	-,--	56x78	15000	70	32	120	130	280	95	120	10
P10450 0095	-,--	64x96	15000	70	32	120	130	280	95	120	10
P10450 0100	-,--	72x108	25000	90	45	130	165	338	140	170	29
P10450 0105	-,--	80x120	30000	90	45	130	165	338	140	170	29
P10450 0110	-,--	90x135	35000	90	45	130	165	338	140	170	29
