P10 470

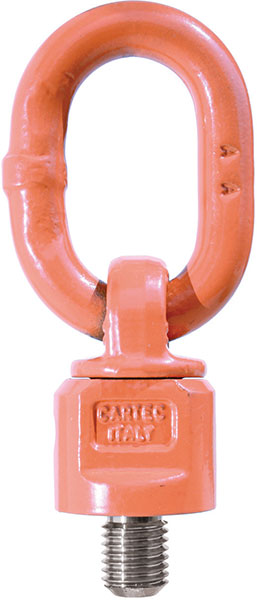

Golfare girevole con anello

Golfare girevole con anello, destinato al sollevamento di carichi da assemblare al carico stesso mediante idoneo foro filettato, utilizzabile per girare o ribaltare carichi pesanti, orientabile a 360� con anello ribaltabile a 180� autoallineante, assemblato con sfere per facilitare l'orientamento del carico.
La profondit� del foro filettato deve essere minimo di: 1xD acciaio, 1,25xD fusioni ghisa, 2xD alluminio, 2,5xD leghe di alluminio-magnesio.
Coefficiente di sicurezza 4 in tutte le direzioni di carico, sul tiro assiale � consentito uno scostamento di +/- 5� con una riduzione della portata del 10%, testato a 20.000 cicli di fatica.
Le portate sono indicate sia sui golfari che sulle istruzioni d'uso, non idoneo per il movimento rotatorio continuato a pieno carico.
Progettato, testato e certificato secondo norme tecniche GS-OA 15-04 - EN 1677, idoneo al sollevamento in sicurezza secondo la direttiva macchine 2006/42/EC.

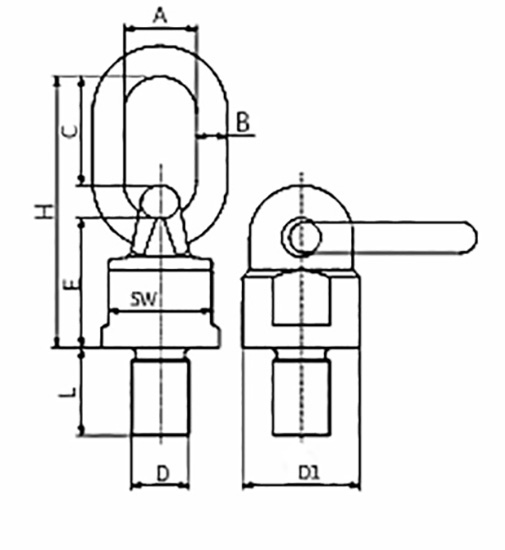

Codice	€	⌀ x lunghezza Filetto (MxL) mm	WLL Kg	A mm	B mm	C mm	E mm	H mm	SW mm	⌀ D1 mm	Peso Kg
P10470 0015	60,20	10x18	500	30	13	46	50	105	30	38	0,48
P10470 0020	60,20	12x18	700	30	13	46	50	105	30	38	0,5
P10470 0025	63,50	14x20	1000	30	13	46	50	105	30	38	0,53
P10470 0030	64,30	16x20	1400	30	13	46	50	105	30	38	0,53
P10470 0035	71,10	20x30	1700	30	13	46	50	105	30	38	0,53
P10470 0040	71,10	24x30	1700	30	13	46	50	105	30	38	0,53
P10470 0045	73,00	20x30	2500	34	16	57	61	131	40	50	1,05
P10470 0050	98,70	24x30	4000	40	18	70	68	153	48	58	1,63
P10470 0055	108,15	30x35	4000	40	18	70	68	153	48	58	1,63
P10470 0060	126,85	30x35	6700	45	22	65	71	156	70	80	2,85
P10470 0065	147,55	30x45	8000	50	23	91	86	200	80	90	4,4
P10470 0070	178,85	36x54	10000	50	23	91	86	200	80	90	4,62
P10470 0075	184,75	42x63	12500	50	23	91	86	200	80	90	5,2
P10470 0080	211,35	45x60	12500	50	23	91	86	200	80	90	5,2
P10470 0085	211,35	48x72	12500	50	23	91	86	200	80	90	5,2
P10470 0090	526,50	45x60	16000	70	32	120	112	262	100	120	10,9
P10470 0095	526,50	48x60	17000	70	32	120	112	262	100	120	10,9
P10470 0100	536,20	56x78	18000	70	32	120	112	262	100	120	10,9
P10470 0105	716,85	64x96	20000	70	32	120	112	262	100	120	10,9
P10470 0110	2.490,00	64x96	28000	90	45	124	165	333	140	170	29
P10470 0115	2.490,00	72x108	31500	90	45	124	165	333	140	170	29
P10470 0120	2.506,00	80x120	35000	90	45	124	165	333	140	170	29
P10470 0125	2.561,00	90x135	40000	90	45	124	165	333	140	170	29
