P10 450

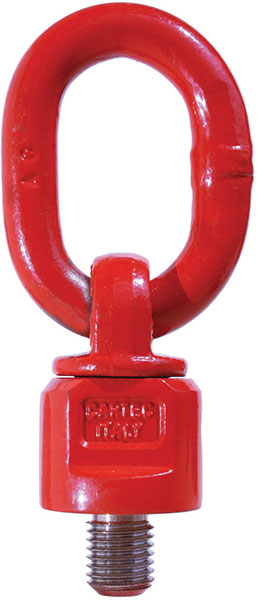

Golfare girevole con anello

Golfare girevole con anello destinato al sollevamento di carichi da assemblare al carico stesso mediante idoneo foro filettato, utilizzabile per girare o ribaltare carichi pesanti, orientabile a 360� con anello ribaltabile a 180� autoallineante, assemblato con sfere per facilitare l'orientamento del carico.
La profondit� del foro filettato deve essere minimo: 1xD acciaio, 1,25xD fusioni ghisa, 2xD alluminio, 2,5xD leghe di alluminio-magnesio.
Coefficiente di sicurezza 4 in tutte le direzioni di carico, sul tiro assiale � consentito uno scostamento di +/- 5� con una riduzione della portata del 10%, testato a 20.000 cicli di fatica.
Le portate sono indicate sia sui golfari che sulle istruzioni d'uso, non idoneo per il movimento rotatorio continuato a pieno carico.
Progettato, testato e certificato secondo le norme tecniche GS-OA 15-04 - EN 1677, idoneo al sollevamento in sicurezza secondo la direttiva macchine 2006/42/EC.

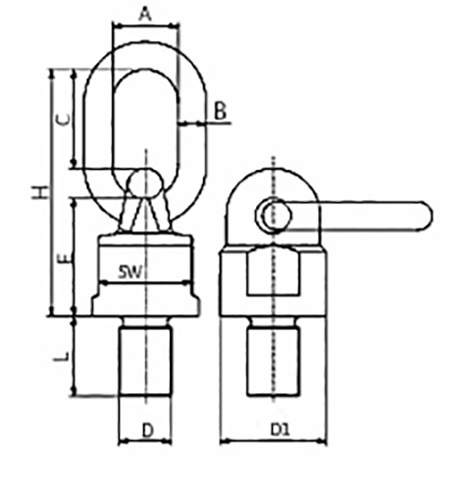

Codice	€	⌀ x lunghezza Filetto (MxL) mm	WLL Kg	A mm	B mm	C mm	E mm	H mm	SW mm	D1 mm	Peso Kg
P10450 0015	51,05	10x18	300	30	13	46	50	105	30	38	0,48
P10450 0020	48,50	12x18	500	30	13	46	50	105	30	38	0,5
P10450 0025	51,05	12x25	500	30	13	46	50	105	30	38	0,5
P10450 0030	50,75	16x20	1120	30	13	46	50	105	30	38	0,53
P10450 0035	53,25	16x30	1120	30	13	46	50	105	30	38	0,53
P10450 0040	53,25	20x30	1120	30	13	46	50	105	30	38	0,53
P10450 0045	58,75	20x30	2000	34	16	57	61	131	40	50	1,05
P10450 0050	79,45	24x30	3150	40	18	70	68	153	48	58	1,63
P10450 0055	102,10	30x35	5300	45	22	65	80	165	65	75	2,23
P10450 0060	118,85	30x45	5300	45	22	65	80	165	65	75	2,23
P10450 0065	164,25	30x35	8000	50	23	95	95	205	75	85	5,3
P10450 0075	144,00	36x54	8000	50	23	95	95	205	75	85	5,5
P10450 0080	148,75	42x63	10000	50	23	95	95	205	75	85	10
P10450 0085	423,85	48x60	15000	70	32	120	130	280	95	120	10
P10450 0090	385,85	56x78	15000	70	32	120	130	280	95	120	10
P10450 0095	467,00	64x96	15000	70	32	120	130	280	95	120	10
P10450 0100	2.005,00	72x108	25000	90	45	130	165	338	140	170	29
P10450 0105	2.018,00	80x120	30000	90	45	130	165	338	140	170	29
P10450 0110	2.062,00	90x135	35000	90	45	130	165	338	140	170	29

= Spedizione da magazzino CDU

= Spedizione da magazzino esterno

AREA DOWNLOAD

Pagina 1416

ISTRUZIONI

Tabella_P10450.pdf
